    接線端子

    當前位置：首頁 - 產品展示 - 接線端子

  • R型圓形裸端子
    • 發布時間：2019-04-09 瀏覽次數：41次 作者：023web

    R型圓形裸端子


    冷壓端子,圓形端頭,線鼻子

    產品材質:接線端子采用優質紫銅制成,導電性良好,外套采用優質ROHS-PVC制,耐久性不易老化.
    產品特點:采用優質亞光電鍍,防銹時間大大加長,無鋒利部位；配套華展端子鉗即可壓緊電線,接線美觀,
    國際認證:歐盟RoHS環保認證,歐洲CE認證.
    產品特性:品質優良,壓緊后不斷裂松開,-40度耐熱至150度正常使用.
    使用方法:將電線剝開外皮,穿入端子后銅管

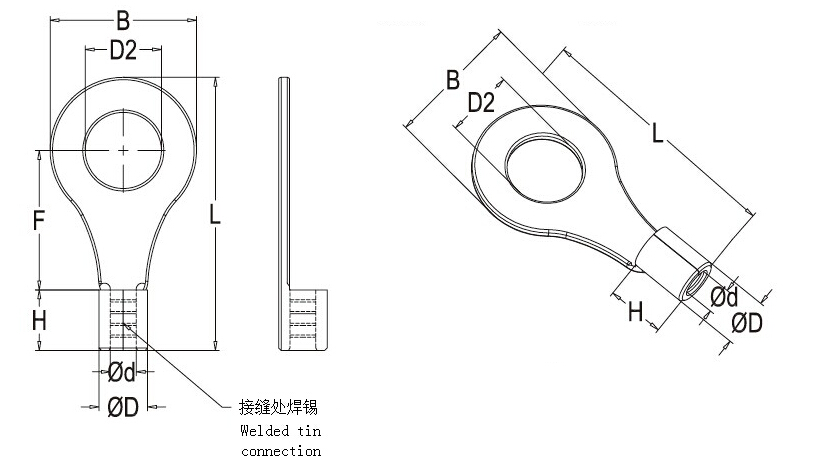

    產品規格




    導線截面：0.5～1.5mm2(AWG22～16) 最大電流：lmax＝19A

    型號

    		尺寸

    美制螺栓號


    		螺栓口直徑 B L F H φD φd
    D2φ mm mm mm mm mm mm
    R1.25-3 #4 3.2mm 5.5 12.5 5.0 4.8 3.4 1.7
    RS1.25-3.5 #6 3.7mm 5.5 12.5 5.0
    RM1.25-3.5 #6 3.7mm 6.6 14.4 6.3
    RL1.25-3.5 #6 3.7mm 8.0 15.8 7.0
    RS1.25-4 #8 4.3mm 6.6 14.4 6.3
    RL1.25-4 #8 4.3mm 8.0 15.8 7.0
    R1.25-5 #10 5.3mm 8.0 15.8 7.0
    RL1.25-5 #10 5.3mm 9.8 18.0 8.5
    RS1.25-6 1/4 6.4mm 9.8 18.0 8.5
    RL1.25-6 1/4 6.4mm 11.6 21.8 11.0
    R1.25-8 5/16 8.4mm 11.6 21.8 11.0
    R1.25-10 3/8 10.5mm 13.6 25.5 13.9
    R1.25-12 1/2 13.0mm 19.2 30.4 16.0

     導線截面:1.25～2.5mm2(AWG16～14) 最大電流：lmax＝27A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F H Dφ dφ
    D2φ mm mm mm mm mm mm
    R2-3 #4 3.2mm 6.6 12.8 4.8 4.8 4.1 2.3
    RS2-3.5 #6 3.7mm 6.6 12.8 4.8
    RM2-3.5 #6 3.7mm 6.6 14.0 6.3
    RL2-3.5 #6 3.7mm 8.5 16.5 7.4
    RS2-4 #8 4.3mm 6.6 14.4 6.3
    RL2-4 #8 4.3mm 8.5 16.5 7.4
    RS2-5 #10 5.3mm 8.5 16.5 7.4
    RL2-5 #10 5.3mm 9.5 17.0 7.4
    R2-6 1/4 6.5mm 12.0 21.8 11.0
    R2-8 5/16 8.4mm 12.0 21.8 11.0
    R2-10 3/8 10.5mm 13.6 25.5 13.9
    R2-12 1/2 13.0mm 19.2 30.4 16.0

    導線截面：2.5～4mm2(AWG14～12) 最大電流：lmax＝37A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F H φD φd
    D2φ mm mm mm mm mm mm
    R3.5-4 #8 4.3mm 8.0 18.0 7.7 6.0 5.0 3.0
    RS3.5-5 #10 5.3mm 8.0 18.0 7.7
    RL3.5-5 #10 5.3mm 12.0 21.4 7.7
    R3.5-6 1/4 6.4mm 12.0 21.4 7.7
    R3.5-8 3/16 8.4mm 15.0 27.0 13.5
    R3.5-10 3/8 10.5mm 15.0 27.0 13.5

     導線截面：4－6mm2(AWG12～10) 最大電流：lmax＝48A


    型 號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F H φD φd
    D2φ mm mm mm mm mm mm
    R5.5-3.5 #6 3.7mm 7.2 15.7 6.1 6.8 5.6 3.4
    RS5.5-4 #8 4.3mm 7.2 15.7 6.1
    RL5.5-4 #8 4.3mm 9.5 19.0 8.3
    R5.5-5 #10 5.3mm 9.5 19.0 8.3
    R5.5-6 1/4 6.5mm 12.0 22.5 10.5
    R5.5-8 5/16 8.4mm 15.0 27.0 13.3
    R5.5-10 3/8 10.5mm 15.0 27.0 13.3
    R5.5-12 1/2 13.0mm 19.2 31.6 16.0

    導線截面：6～10mm2(AWG8) 最大電流：lmax＝62A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F H φD φd
    D2φ mm mm mm mm mm mm
    R8-4 #8 4.3mm 8.8 23.8 9.3 8.5 7.2 4.5
    RS8-5 #10 5.3mm 8.8 23.8 10.5
    RM8-5 #10 5.3mm 12.0 23.8 9.3
    RL8-5 #10 5.3mm 15.0 29.8 13.8
    RS8-6 1/4 6.5mm 12.0 23.8 9.3
    RL8-6 1/4 6.5mm 15.0 29.8 13.8
    R8-8 5/16 8.4mm 15.0 29.8 13.8
    R8-10 3/8 10.5mm 15.0 29.8 13.8
    R8-12 1/2 13.0mm 20.0 33.5 15.0

    導線截面：10～16mm2(AWG6) 最大電流：lmax＝88A

    型號


    		尺寸
    美制螺栓號 螺栓口直徑 B L F H φD φd
    D2φ mm mm mm mm mm mm
    R14-4 #8 4.3mm 12.0 29.8 13.3 10.5 9.0 5.8
    R14-5 #10 5.3mm 12.0 29.8 13.3
    RS14-6 1/4 6.4mm 12.0 29.8 13.3
    RL14-6 1/4 6.4mm 16.0 32.8 13.3
    R14-8 5/16 8.4mm 16.0 32.8 14.5
    R14-10 3/8 10.5mm 16.0 32.8 14.5
    R14-12 1/2 13.0mm 22.0 41.0 19.5

     導線截面：16～25mm2(AWG4) 最大電流：lmax=115

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F H φD φd
    D2φ mm mm mm mm mm mm
    RS22-5 #10 5.3mm 12.2 33.2 15.1 12.0 11.5 7.7
    RL22-5 #10 5.3mm 16.5 33.5 13.5
    RS22-6 1/4 6.5mm 12.2 33.0 15.1
    RL22-6 1/4 6.5mm 16.5 33.5 13.5
    R22-8 5/16 8.4mm 16.5 33.5 16.5
    R22-10 3/8 10.5mm 16.5 33.5 16.5
    R22-11 7/16 11.5mm 22.0 42.5 19.7
    R22-12 1/2 13.0mm 22.0 42.5 19.7

     導線截面：35～50mm2(AWG2) 最大電流：lmax＝160A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F E φD φd
    D2φ mm mm mm mm mm mm
    R38-5 #10 5.3mm 15.3 39.0 17.4 14.0 13.3 9.4
    R38-6 1/4 6.4mm 15.3 39.0 17.4
    RS38-8 5/16 8.4mm 15.3 39.0 17.4
    RL38-8 5/16 8.4mm 22.0 42.7 17.7
    RS38-10 3/8 10.5mm 15.3 39.0 17.4
    RL38-10 3/8 10.5mm 22.0 42.7 17.7
    R38-11 7/16 11.5mm 22.0 42.7 17.7
    R38-12 1/2 13.0mm 22.0 42.7 17.7

     導線截面：50～70mm2(AWG1/0) 最大電流：lmax＝215A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F E φD φd
    D2φ mm mm mm mm mm mm
    R60-6

    1/4

    		6.5mm 22.0 49.7 20.7 18.0 15.4 11.4
    R60-8 5/16 8.4mm
    R60-10 3/8 10.5mm
    R60-12 1/2 13.0mm
    R60-14 9/16 15.0mm 32.0 57.5 23.5
    R60-16 5/8 17.0mm
    R60-18 11/16 19.0mm
    R60-20 3/4 21.0mm

    導線截面：70～95mm2(AWG2/0) 最大電流：lmax＝235A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F E φD φd
    D2φ mm mm mm mm mm mm
    R70-6 1/4 6.5mm 24.0 50.0 20.0 19.0 17.5 13.0
    R70-8 5/16 8.4mm
    R70-10 3/8 10.5mm
    R70-12 1/2 13.0mm
    R70-14 9/16 15.0mm 32.0 61.0 26.0
    R70-16 5/8 17.0mm
    R70-18 11/16 19.0mm
    R70-20 3/4 21.0mm

    導線截面：95～120mm2 (AWG1/0)最大電流：lmax＝255A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L E E φD φd
    D2φ mm mm mm mm mm mm
    R80-6 1/4 6.5mm 22.0 53.5 20.7 20.0 19.5 14.5
    R80-8 5/16 8.4mm
    R80-10 3/8

    10.5mm

    R80-12 1/2 13.0mm
    R80-14 9/16 15.0mm 32.0 68.0 32.0
    R80-16 5/8 17.0mm
    R80-18 11/16 19.0mm
    R80-20 3/4 21.0mm

     導線截面：120～150mm29(AWG2/0) 最大電流：lmax＝300A

    型 號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F H φD φd
    D2φ mm mm mm mm mm mm
    R100-6 1/4 6.5mm 28.5 55.6 20.4 21.0 22.1 16.4
    R100-8 5/16 8.4mm
    R100-10 3/8 10.5mm
    R100-12 1/2 13.0mm
    R100-14 9/16 15.0mm 32.0 69.0 32.0
    R100-16 5/8 17.0mm
    R100-18 11/16 19.0mm
    R100-20 3/4 21.0mm

    導線截面：150～185mm2(AWG250/300 MCM) 最大電流：lmax＝395A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F H φD φd
    Dφ mm mm mm mm mm mm
    R150-8 5/16 8.4mm 36.0 66.0 23.0 27.0 26.6 19.5
    R150-10 3/8 10.5mm
    R150-12 1/2 13.0mm
    R150-14 9/16 15.0mm
    R150-16 5/8 17.0mm
    R150-18 11/16 19.0mm 36.0 81.0 36.0
    R150-20 3/4 21.0mm
    R150-22 7/8 23.0mm
    R150-24 15/16 25.0mm

    導線截面：185～240mm2(AWG300/350 MCM) 最大電流：lmax＝440A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F H φD φd
    D2φ mm mm mm mm mm mm
    R180-8 5/16 8.4mm 38.5 69.0 24.5 28.5 28.6 21.0
    R180-10 3/8 10.5mm
    R180-12 1/2 13.0mm
    R180-14 9/16 15.0mm
    R180-16 5/8 17.0mm
    R180-18 11/16 19.0mm 38.5 86.0 39.0
    R180-20 3/4 21.0mm
    R180-22 7/8 23.0mm
    R180-24 15/16 25.0mm

    導線截面：240～300mm2(AWG400/500 MCM) 最大電流：lmax＝470A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F H φD φd
    D2φ mm mm mm mm mm mm
    R200-8 5/16 8.4mm 44.0 72.0 24.5 31.5 32.6 24.0
    R200-10 3/8 10.5mm
    R200-12 1/2 13.0mm
    R200-14 9/16 15.0mm
    R200-16 5/8 17.0mm
    R200-18 11/16 19.0mm 44.0 91.0 37.5
    R200-20 3/4 21.0mm
    R200-22 7/8 23.0mm
    R200-24 15/16 25.0mm

    導線截面：300～400mm2(AWG500/600 MCM) 最大電流：lmax＝650A

    型號

    		尺寸
    美制螺栓號 螺栓口直徑 B L F H φD φd
    D2φ mm mm mm mm mm mm
    R325-8 5/16 8.4mm 50.5 88.0 33.5 35.5 37.1 28.0
    R325-10 3/8 10.5mm
    R325-12 1/2 13.0mm
    R325-14 9/16 15.0mm
    R325-16 5/8 17.0mm
    R325-18 11/16 19.0mm 50.5 105.7 45.0
    R325-20 3/4 21.0mm
    R325-22 7/8 23.0mm
    R325-24 15/16 25.0mm
