耐扭電纜接頭 SR

特點:防電纜折彎度過大 經濟系列

---

螺牙規格:公制螺牙(Metric/EN50262), 德制螺牙(DIN PG) ,美制螺牙(NPT)。

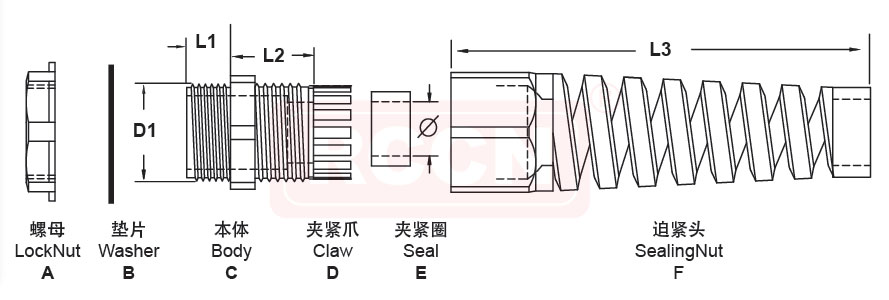

產品材質:A.C.D.F部位均采用環保尼龍66(NYLON66)原料制成.B硅橡膠制成.E采用耐油丁腈橡膠制成。
產品認證:歐洲CE  歐洲環保SGS,REACH。
防火等級:UL94V-2。
工作溫度:靜態-40°C至85°C。
防護等級:在規定的卡口范圍內,并使用防水墊片及夾緊圈旋緊迫緊頭,達到IP67。
顏色種類:灰白色、黑色。
使用方法:先將本體穿于機板,再以螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭將其固定。
產品特性:本產品迫緊頭為螺旋式結構，用于手控或移動設備防電纜過度彎曲損壞電纜設計用。應用于電纜出線端的固定保護及密封防塵水。
更多選擇:加長型螺紋適用于厚機板,另備多種范圍夾緊圈,戶外用時橡膠需通知更換為耐老化硅橡膠材質-SRH型。 型號例：AG-20SRWH

產品規格

型號 Item No.		螺牙規格 Thread	適用電 纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg pcs
灰白色 White	黑色 Black
短螺紋 公制螺牙 METRIC
AG-12SRW	AG-12SRB	M12×1.5	3-6.5	12	12-12.3	8	18/17	50PCS
AG-16SRW	AG-16SRB	M16×1.5	4-8	16	16-16.3	8	22/20
AG-18SRW	AG-18SRB	M18×1.5	5-10	18	18-18.3	8	24/22
AG-20SRW	AG-20SRB	M20×1.5	6-12	20	20-20.3	9	27/24
AG-22SRW	AG-22SRB	M22×1.5	10-14	22	22-22.3	10	30/27
AG-25SRW	AG-25SRB	M25×1.5	13-18	25	25-25.4	10	35/34
AG-27SRW	AG-27SRB	M27×1.5	13-18	27	27-27.4	10	35/34
短螺紋 德制螺牙 PG DIN
PG-7SRW	PG-7SRB	PG7	3-6.5	12.5	12.5	8	18/17	50PCS
PG-9SRW	PG-9SRB	PG9	4-8	15.2	15.2	8	22/20
PG-11SRW	PG-11SRB	PG11	5-10	18.6	18.6	8	24/22
PG-13.5SRW	PG-13.5SRB	PG13.5	6-12	20.4	20.4	9	27/24
PG-16SRW	PG-16SRB	PG16	10-14	22.5	22.5	10	30/27
PG-21SRW	PG-21SRB	PG 21	13-18	28.3	28.3	10	36/34
長螺紋 公制螺牙 METRIC
AG-12SRLW	AG-12SRLB	M12×1.5	3-6.5	12	12-12.3	15	18/17	50PCS
AG-16SRLW	AG-16SRLB	M16×1.5	4-8	16	16-16.3	15	22/20
AG-18SRLW	AG-18SRLB	M18×1.5	5-10	18	18-18.3	15	24/22
AG-20SRLW	AG-20SRLB	M20×1.5	6-12	20	20-20.3	15	27/24
AG-22SRLW	AG-22SRLB	M22×1.5	10-14	22	22-22.3	15	30/27
AG-25SRLW	AG-25SRLB	M25×1.5	13-18	25	25-25.4	15	35/34
長螺紋 德制螺牙 PG DIN
PG-7SRLW	PG-7SRLB	PG7	3-6.5	12.5	12.5	15	18/17	50PCS
PG-9SRLW	PG-9SRLB	PG9	4-8	15.2	15.2	15	22/20
PG-11SRLW	PG-11SRLB	PG11	5-10	18.6	18.6	15	24/22
PG-13.5SRLW	PG-13.5SRLB	PG13.5	6-12	20.4	20.4	15	27/24
PG-16SRLW	PG-16SRLB	PG16	10-14	22.5	22.5	15	30/27
PG-21SRLW	PG-21SRLB	PG 21	13-18	28.3	28.3	15	36/34
長螺紋 美制螺牙 NPT
NPT 3/8SRLW	NPT 3/8SRLB	NPT 3/8"	4-8	16.5	16.5	15	22/20	50PCS
NPT 1/2SRLW	NPT 1/2SRLB	NPT 1/2"	6-12	21.3	21.3	13	27/24
NPT 3/4SRLW	NPT 3/4SRLB	NPT 3/4"	13-18	26.6	26.6	15	34/34
