耐扭電纜接頭 MGA-SR

特點：防電纜折彎度過大

螺牙規格:公制螺牙(Metric/EN50262),德制螺牙(DIN STANDARD)。

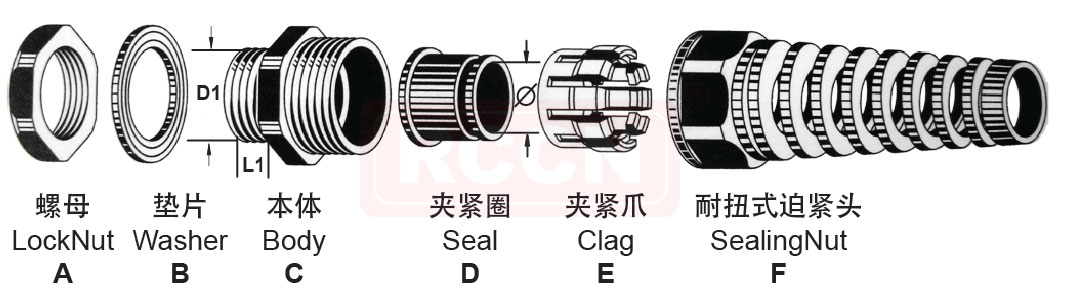

產品材質:A.C.D.F部位均采用環保尼龍66(NYLON66)原料制成.B.E采用耐老化橡膠材質。
產品認證:歐洲CE, 歐洲環保SGS,REACH。
防火等級:UL94V-2。
工作溫度:靜態-40°C至85°C。
防護等級:在規定的卡口范圍內,并使用防水墊片及夾緊圈旋緊迫緊頭,達到IP68。
顏色種類:淺灰色(RAL7035)、黑色(RAL9005)。
產品特性:本產品迫緊頭為螺旋式結構，用于手控或移動設備防電纜過度彎曲損壞電纜設計用。夾緊爪與夾緊圈分體成型之設計雙重橡膠防塵,水功能,,配合防松迫緊頭裝配省時便利,夾緊電纜范圍大,固定電纜抗拉力超強, 氣密性更完美,可沉于水下持續防水、水上防塵、戶外耐老化UV過1000小時，耐化學物質與一般溶劑。
使用方法:先將本體穿于機板,再以螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭將其固定。
更多選擇:可根據用戶要求訂制不同的夾緊圈孔徑。

產品規格

型號  Item No.		螺牙規格  Thread	適應電  纜外徑  CableRange Φ	螺紋外徑 Thread O.D. D1	機板口徑 Panel  Mounting  Hole	螺紋長度 Thread  Length  L1	板手 Spanner size A&F	包裝 Std.Pkg pcs
黑色  Black	灰白色  White
MG12A-05-SRB	MG12A-05-SRG	M12*1.5	3-5.3	12	12-12.3	8.5	18/19	50PCS
MG12A-08-SRB	MG12A-08-SRG	M12*1.5	4-8	12	12-12.3	8.5	18/19
MG16A-07-SRB	MG16A-07-SRG	M16*1.5	4-7	16	16-16.3	15	22/22
MG16A-10-SRB	MG16A-10-SRG	M16*1.5	6-10	16	16-16.3	15	22/22
MG20A-11-SRB	MG20A-11-SRG	M20*1.5	6-11	20	20-20.3	15	27/27
MG20A-14-SRB	MG20A-14-SRG	M20*1.5	9-14	20	20-20.3	15	27/27
MG25A-16-SRB	MG25A-16-SRG	M25*1.5	10-16	25	25-25.3	15	33/33
MG25A-18-SRB	MG25A-18-SRG	M25*1.5	13-18	25	25-25.3	15	33/33
德制螺牙 PG Germany thread
PG7A-05-SRB	PG7A-05-SRG	PG7	3-5.5	12.5	12.5-12.8	8	17/19	50PCS
PG7A-08-SRB	PG7A-08-SRG	PG7	4-8	12.5	12.5-12.8	8	17/19
PG9A-05-SRB	PG9A-05-SRG	PG9	3-5.5	15.2	15.2-15.5	8.2	22/19
PG9A-08-SRB	PG9A-08-SRG	PG9	4-8	15.2	15.2-15.5	8.2	22/19
PG11A-07-SRB	PG11A-07-SRG	PG11	4-7	18.6	18.6-18.9	10	24/22
PG11A-10-SRB	PG11A-10-SRG	PG11	5-10	18.6	18.6-18.9	10	24/22
PG13.5A-08-SRB	PG13.5A-08-SRG	PG13.5	4-8	20.4	20.4-20.7	10	27/24
PG13.5A-12-SRB	PG13.5A-12-SRG	PG13.5	6-12.5	20.4	20.4-20.7	10	27/24
PG16A-11-SRB	PG16A-11-SRG	PG16	6-11	22.5	22.5-22.8	10.8	30/27
PG16A-14-SRB	PG16A-14-SRG	PG16	8.5-14	22.5	22.5-22.8	10.8	30/27
PG21A-16-SRB	PG21A-16-SRG	PG21	10-16	28.3	28.3-28.7	12	36/33
PG21A-18-SRB	PG21A-18-SRG	PG21	12.5-18	28.3	28.3-28.7	12	36/33
