螺牙規格：公制ISO螺紋（EN60423）。

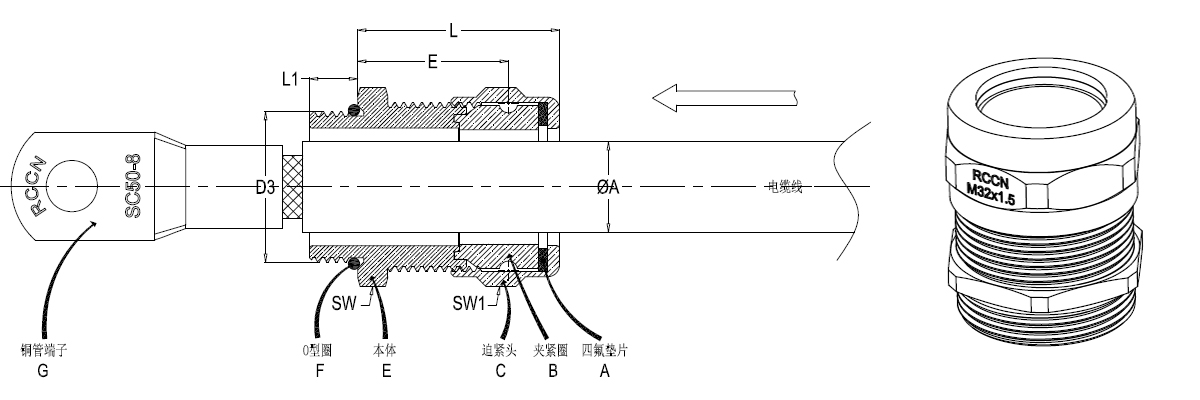

產品材質：C,E部位采用黃銅鍍鎳制成,B,F耐老化硅橡膠制成，A采用四氟乙烯制成。
產品認證：ROHS
顏色：金屬件、銀白色，夾緊圈、白色，O形圈、白色。
防護等級：在規定的卡口范圍內，并使用防水O型圈及夾緊圈旋緊迫緊頭，達到IP68。
工作溫度：-40°C至150°C。
阻燃等級：94V-0（GB/T 2408-2008）
產品特性：1.采用四氟墊片，減少橡膠面和金屬面的摩擦，提高使用年限。
2.內部橡膠采用硅膠制成，可滿足產品在極寒的天氣下正常運作。
BSM型金屬電纜防水接頭
規格型號 Item No. | 電纜外徑 ΦA(chǔ)（mm） | 螺紋規格 | 螺紋長度 | 安裝參考尺寸 | 本體扳手 | 帽扳手位 | 適用電纜 | 端子最大寬度 | 建議配套端子（型號） | |
| D3 | L1(mm) | L(mm) | E(mm) | 位SW(mm) | SW1(mm) | |||||
| BSM-M25X1.5N(11-16)/V0 | 11-16 | M25X1.5 | 8 | 34 | 24.4 | 30 | 30 | 35mm2 | 17 | SC36-6，SC35-8，HUP35-6，HUP35-8 |
| BSM-M25X1.5N(14-19)/V0 | 14-19 | M25X1.5 | 8 | 34 | 24.4 | 30 | 30 | 50mm2 | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M32X1.5N(14-19)/V0 | 14-19 | M32X1.5 | 8 | 34 | 24.4 | 34 | 30 | 50mm2 | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M33X2.0N(14-19)/V0 | 14-19 | M33X2.0 | 8 | 34 | 24.4 | 34 | 30 | 50mm2 | 19 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M32X1.5N(17-21)/V0 | 17-21 | M32X1.5 | 8 | 35 | 25 | 34 | 34 | 70mm2 | 23.5 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M33X2.0N(17-21)/V0 | 17-21 | M33X2.0 | 8 | 35 | 25 | 36 | 34 | 70mm2 | 22 | SC70-8，SC70-10，SG70-8，SG70-10 |
BSM-S型金屬電纜防水接頭小型號系列
規格型號 Item No. | 電纜外徑 ΦA(chǔ)（mm） | 螺紋規格 | 螺紋長度 | 安裝參考尺寸 | 本體扳手位 | 帽扳手位 | 適用 電纜 | 端子最大寬度 | 建議配套端子（型號） | |
| D3 | L1(mm) | L(mm) | E(mm) | SW(mm) | SW(mm) | |||||
| BSM-M20x1.5N(11-16)/V0-S | 11-16 | M20X1.5 | 8 | 31.5 | 22.5 | 26 | 26 | 25mm2 | 16 | SC25-6，SC25-8, |
| BSM-M22x1.5N(11-16)/V0-S | 11-16 | M22X1.5 | 8 | 31.5 | 22.5 | 26 | 26 | 35mm2 | 16.5 | SC35-6，SC35-8， |
| BSM-M25x1.5N(11-16)/V0-S | 11-16 | M25X1.5 | 8 | 31.5 | 22.5 | 28 | 26 | 35mm2 | 16.5 | SC35-6，SC35-8， |
