MC/PGC型 電纜接頭
發布時間：2019-03-14 瀏覽次數：42次 作者：023web
MC/PGC型 電纜接頭
電纜接頭,電纜防水格蘭頭
螺牙規格:公制螺牙/德制螺牙。

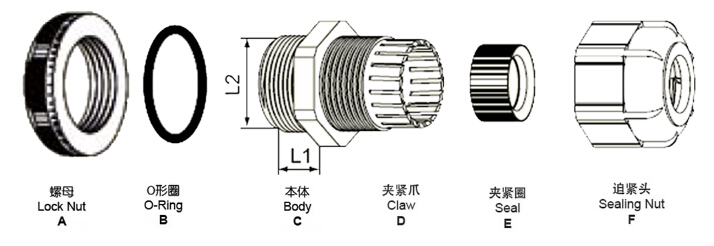

產品材質:A.C.D.F部位均采用環保尼龍66原料制成.B耐老化硅橡膠制成.E采用 耐油丁腈橡膠制成。
產品認證:歐洲CE 歐洲環保SGS,REACH。
防火等級:UL94V-2。
防護等級:在規定的卡口范圍內,并使用防水墊片及夾緊圈旋緊迫緊頭,達到IP68。
顏色種類:灰白色、黑色。
使用方法:先將本體穿于機板,再以螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭將其固定。
工作溫度:靜態-40°C至85°C。
產品特性:夾緊爪與夾緊圈一體成型之設計,配合迫緊頭裝配省時便利,夾緊電纜范圍大,抗拉力強,可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑。應用于電纜出線端的固定保護及密封防塵水。
M-C 型
| 型號 Item No | 螺紋規格 | 適用電纜 | 螺紋外徑 | 螺紋長度 | 扳手直徑 | 數量/袋 |
| Thread | Cable Range | Thread O .D . | Thread Length | Spanner Size | Qty/bag |
| P/N | Size | （mm） | L2（mm） | （mm） | A&E （mm） |
| MC12-06W | MC12-06B | M12×1.5 | 4-6.5 | 12 | 9 | 17/16 | 100 |
| MC16-08W | MC16-08B | M16×1.5 | 4.5-8.5 | 16 | 9 | 22/19 |
| MC20-12W | MC20-12B | M20×1.5 | 6-11 | 20 | 10 | 27/24 |
| MC25-18W | MC25-18B | M25×1.5 | 13-18 | 25 | 12 | 33/33 |
| MC32-21W | MC32-21B | M32×1.5 | 16-21 | 32 | 12 | 38/36 | 50 |
| MC40-32W | MC40-32B | M40×1.5 | 20-27 | 40 | 15 | 51/46 | 20 |
| MC50-38W | MC50-38B | M50×1.5 | 30-38 | 50 | 18 | 61/60 |
| MC63-44W | MC63-44B | M63×1.5 | 37-44 | 63 | 18 | 71/68 |
PG-C 型
| 型號 Item No | 螺紋規格 | 適用電纜 | 螺紋外徑 | 螺紋長度 | 扳手直徑 | 數量/袋 |
| Thread | Cable Range | Thread O .D . | Thread Length | Spanner Size | Qty/bag |
| P/N | Size | （mm） | L2（mm） | （mm） | A&E （mm） |
| PGC7-06W | PGC7-06B | PG7 | 4-6.5 | 12.5 | 9 | 19/16 | 100 |
| PGC9-08W | PGC9-08B | PG9 | 4.5-8.5 | 15.2 | 9 | 22/19 | 100 |
| PGC11-10W | PGC11-10B | PG11 | 5-10 | 18.6 | 9 | 24/22 | 100 |
| PGC13.5-11W | PGC13.5-11B | PG13.5 | 6-11 | 20.4 | 10 | 26/24 | 100 |
| PGC16-13W | PGC16-13B | PG16 | 8-13 | 22.5 | 10 | 30/27 | 100 |
| PGC21-18W | PGC21-18B | PG21 | 13-18 | 28.3 | 12 | 36/33 | 100 |
| PGC29-25W | PGC29-25B | PG29 | 18-25 | 37 | 12 | 46/42 | 50 |
| PGC36-32W | PGC36-32B | PG36 | 23-32 | 47 | 15 | 56/52 | 20 |
| PGC42-38W | PGC42-38B | PG42 | 30-38 | 54 | 18 | 65/60 | 20 |
| PGC48-44W | PGC48-44B | PG48 | 37-44 | 59.3 | 18 | 69/68 | 20 |
